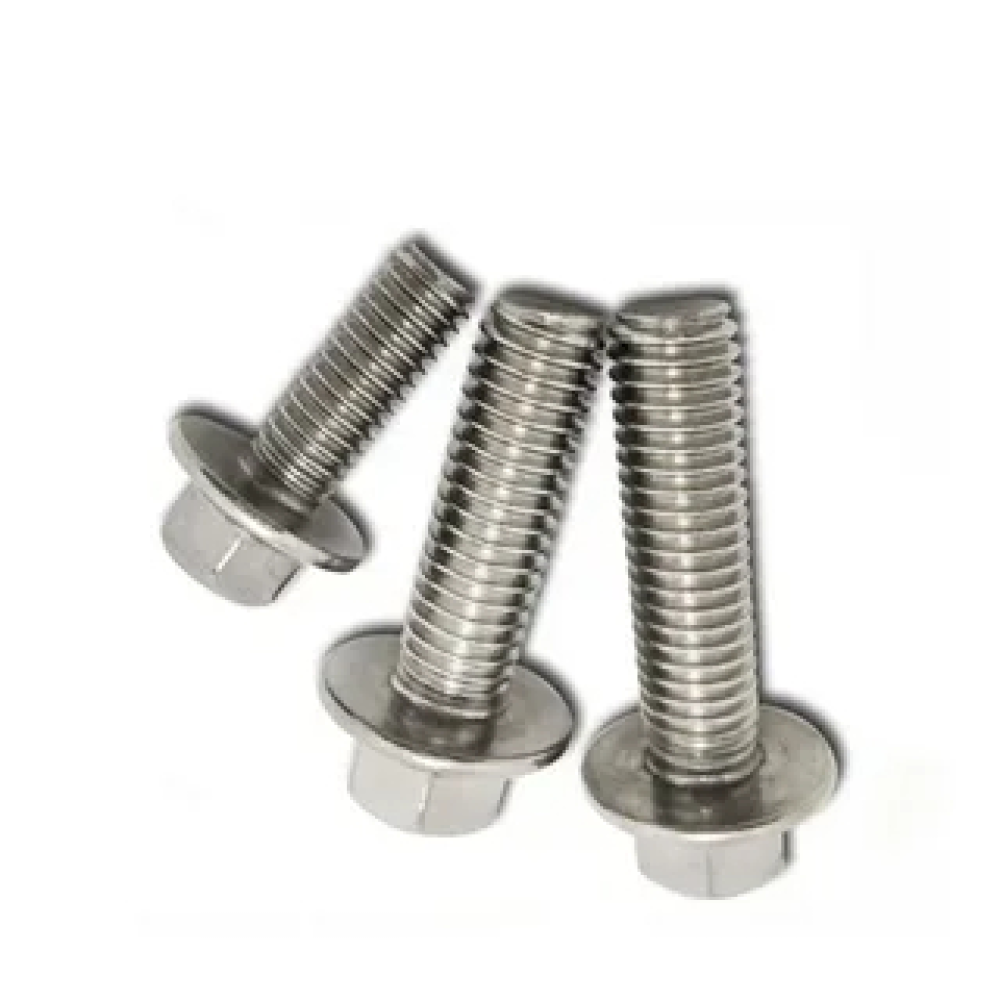

FLANŞLI CİVATA DIN6921

---

Ürün Açıklaması

Marka :

Malzeme Çeşitleri	-		Çelik (8.8, 10.9, 12.9)
	-		Paslanmaz A2 304 A4 316
Yüzey Koruma Çeşitleri	-		Elektrolitik Kaplama (Zn, ZnNi)
	-		Sıcak Daldırma Galvaniz
	-		Çinko Pul Kaplama (flZnyc, flZnnc)



Extra Teknik Bilgi

diş boyutu d		M5	M6	M8	M10	M12	(M14)	M16	M20
		-	-	M8 x 1	M10 x 1,25	M12 x 1,5	(M14x1,5)	M16 x 1,5	M20 x 1,5
		-	-	-	(M10 x 1)	(M10 x 1,25)	-	-	-
P		0,8	1	1,25	1,5	1,75	2	2	2,5
C	Min.	1	1,1	1,2	1,5	1,8	2,1	2,4	3
da	Min.	5	6	8	10	12	14	16	20
	Maks.	5,75	6,75	8,75	10.8	13	15,1	17,3	21,6
DC	Maks.	11,8	14,2	17,9	21,8	26	29,9	34,5	42,8
dw	Min.	9,8	12,2	15,8	19,6	23,8	27,6	31,9	39,9
e	Min.	8,79	11,05	14,38	16,64	20,03	23,36	26,75	32,95
h	Maks.	6,2	7,3	9,4	11,4	13,8	15,9	18,3	22,4
m	Min.	4,7	5,7	7,6	9,6	11,6	13,3	15,3	18,9
m	Min.	2,2	3,1	4,5	5,5	6,7	7,8	9	11,1
s	Nominal boyut = maks.	8	10	13	15	18	21	24	30
	Min.	7,78	9,78	12,73	14,73	17,73	20,67	23,67	29,16
r	Maks.	0,3	0,36	0,48	0,6	0,72	0,88	0,96	1,2
