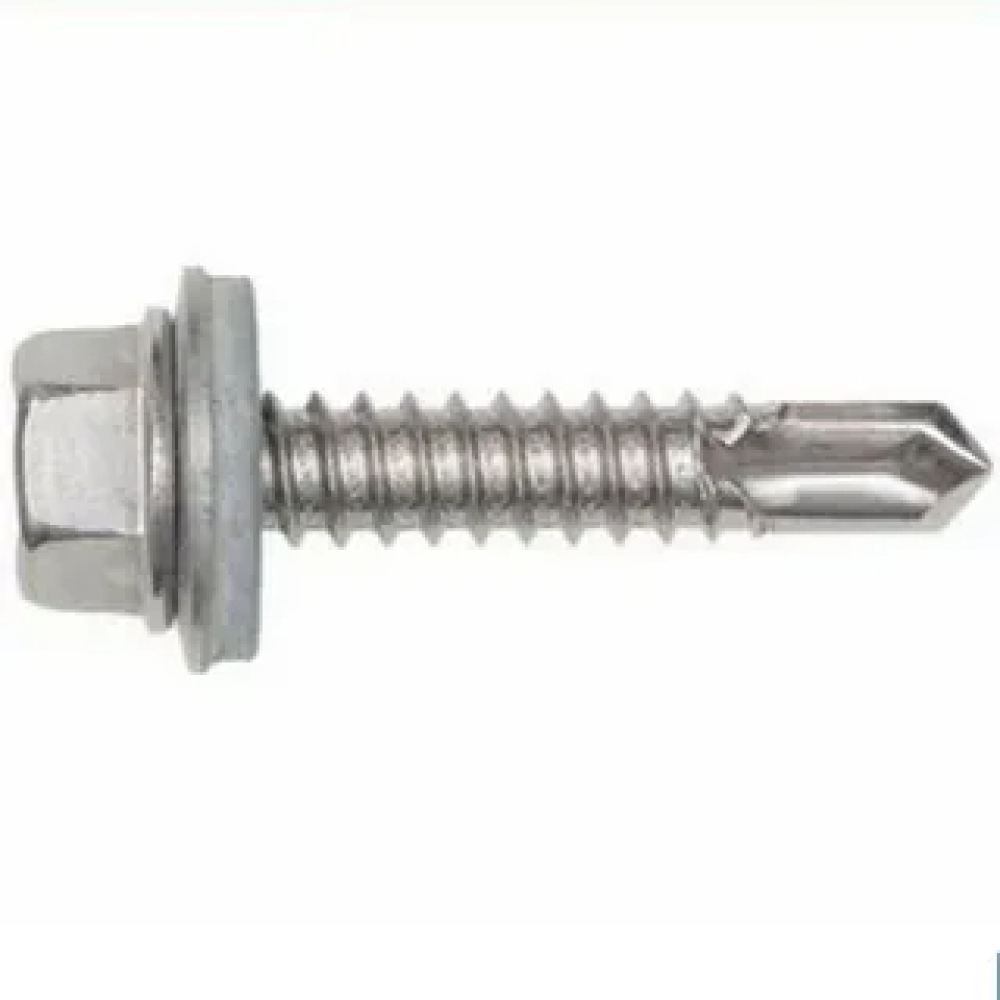

DIN7504 K ALTIKÖŞE MATKAP UÇLU VİDA TRAPEZ ÇATI VİDASI

---

Ürün Açıklaması

Marka :

KATALOG İNCELE

Malzeme Çeşitleri   A2 304  A4 316

Extra Teknik Bilgi

Ölçü d	3.5	3.9	4.2	4.8	5.5	6.3
c min.	0.6	0.6	0.9	0.9	1	1
dc max.	8.3	8.3	8.8	10.5	11	13.2
dc min.	7.6	7.6	8.2	9.8	10	12.2
f	0.4	0.4	0.4	0.5	0.5	0.5
e min.	5.96	5.96	7.59	8.71	8.71	10.95
k max.	3.45	3.45	4.25	4.45	5.45	6.45
k min.	3.2	3.2	4	4.15	5.15	6.15
k´ min.	1.55	1.55	1.9	2	2.7	3.3
r max.	0.5	0.5	0.6	0.7	0.8	0.9
s	5.5	5.5	7	8	8	10
s min.	5.32	5.32	6.78	7.78	7.78	9.78
t min.	1	1	1.2	1.4	1.6	1.8
t max.	1.4	1.4	1.6	1.8	2	2.2
dp max.	2.8	3.1	3.6	4.1	4.8	5.8
